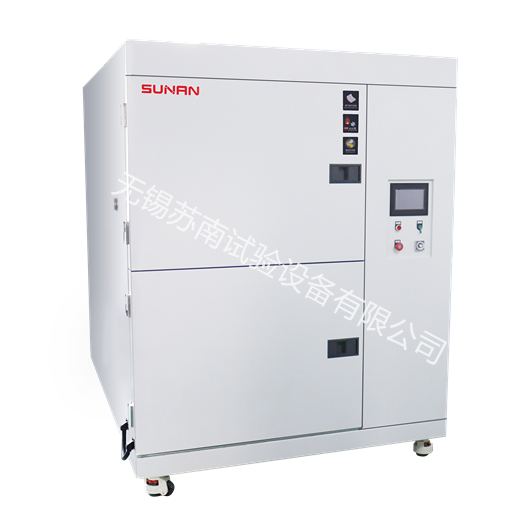

冷熱沖擊試驗箱是評估產品在異常溫度變化環境下耐受能力的關鍵設備，廣泛應用于電子、汽車、航天、軍工等領域的產品可靠性驗證。其核心原理在于模擬產品從高溫環境瞬間轉換到低溫環境（或反之）的異常溫度變化條件，通過加速材料老化過程來檢驗產品的質量缺陷和失效模式。 一、核心工作原理：兩箱法與非兩箱法 冷熱沖擊試驗箱通過兩種主流技術方案實現溫度沖擊： 1.兩箱法（提籃式）原理 這是經典且應用較廣泛的設計。設備內部設有高溫區和低溫區兩個獨立的試驗腔，中間通過一個可移動的吊籃（或托盤）承載樣品。測試時： ?、贅悠废缺环胖迷诟邷貐^(qū)（如+150℃）暴露一定時間； ?、陔S后吊籃在10-15秒內快速移動到低溫區（如-65℃）； ?、劢?jīng)過設定的低溫暴露時間后，吊籃再次快速返回高溫區。 這種高速轉換通過精密機械結構和氣動/電動系統實現，能夠在極短時間內（通常≤1分鐘）完成溫度轉換，實現真正的“沖擊”效果。 2.非兩箱法（單箱式）原理 單箱式設計僅有一個試驗腔，通過閥門控制高溫和低溫氣流切換： ?、僭囼炏渫ㄟ^風道分別與高溫儲熱區和低溫儲冷區連接； ?、谕ㄟ^電動風閥的快速切換，將高溫或低溫氣流瞬間導入試驗腔； ?、圻@種設計避免了機械運動，轉換時間可縮短至5秒以內，但對氣流控制和溫度穩定性要求更高。 二、核心技術系統：實現精準溫度控制 冷熱沖擊試驗箱的實現依賴于三大核心系統： 1.溫度生成系統 ?、俑邷叵到y(tǒng)：采用鎳鉻合金電熱管加熱，配合PID智能溫度控制，精度可達±0.5℃。 ?、诘蜏叵到y(tǒng)：采用復疊式制冷循環，使用環保制冷劑，最小溫度可達-80℃。 2.快速轉換系統 ?、贆C械式：采用伺服電機驅動吊籃移動，定位精確，轉換平穩。 ?、跉鈩邮剑和ㄟ^氣缸推動吊籃，速度更快但沖擊較大。 ?、埏L門切換式：通過伺服電機驅動高溫/低溫風門，實現氣流切換。 3.智能控制系統 ?、俨捎肞LC+觸摸屏控制，可編程設置高低溫駐留時間、循環次數、溫度恢復時間等參數； ②實時監測溫度變化曲線，確保溫度轉換時間和恢復時間符合測試標準。 三、應用領域與測試意義 1.電子元器件：測試IC、PCB、半導體器件在溫度急劇變化時的性能穩定性，暴露焊點裂紋、封裝缺陷等問題。 2.汽車零部件：驗證汽車電子模塊、傳感器、連接器等在異常環境下的可靠性，確保行車安全。 3.航空航天：檢驗航空電子設備、材料部件在快速升降溫度環境下的耐受能力。 4.材料研究：研究不同材料（金屬、塑料、復合材料）的熱膨脹系數差異導致的應力失效。 五、安全保護系統 現代冷熱沖擊試驗箱配備多重安全保護： 1.過熱保護裝置（防止溫度失控） 2.過電流保護（保護壓縮機等關鍵部件） 3.樣品超溫保護（防止樣品損壞） 4.機械互鎖裝置（防止誤操作）
總結 冷熱沖擊試驗箱通過模擬異常溫度變化環境，為產品的可靠性驗證提供了重要手段。其核心技術在于快速溫度轉換能力和精確的溫度控制，通過加速材料的熱疲勞和應力變化，在短時間內暴露產品潛在缺陷。隨著技術進步，現代沖擊試驗箱正朝著更快速、更精確、更智能的方向發展，為產品質量提升提供了有力保障。 |
